Внутритрубные автономные инспекционные приборы — профилемеры.
Одноканальный профилемер Kaliper это простой, надежный в эксплуатации и проверенный временем дефектоскоп для обнаружения сужений трубопровода любого происхождения. Kaliper является оптимальным прибором для проверки геометрии строящихся трубопроводов. Часто используется перед пропуском дефектоскопов высокого разрешения для проверки проходимости обследуемого участка.
Основные характеристики:
- Экономичность обследования
- Обнаружение всех видов сужений (360º)
- Точное измерение дистанции
- Быстрая выдача результатов
- Проходит мин. радиус отвода 1,5D
- Проходит сужения до 40%
- Рабочее давление до 140 Bar
- Диапазон диаметров 6”- 60”
Многоканальный деформационный снаряд является профилемером высокого разрешения, предназначенным для обнаружения, определения точных размеров и ориентации любых дефектов геометрии. Также обнаруживает и измеряет отводы (повороты) трубопровода.
Основные характеристики:
- Высокое разрешение
- Точное определение размеров дефектов (360º )
- Точное определение и измерение отводов
- Точное измерение дистанции
- Быстрая выдача результатов
- Проходит мин. радиус отвода 1.5D
- Проходит сужения до 25%
- Рабочее давление до 140 Bar
- Диапазон диаметров 6”- 60”
- Покрытие внутр. поверхности трубопровода1” на каждый сенсор
- Порог обнаружения деформации 0,020” (0,5 мм)
- Погрешность определения сужения ±0,050” (1,3 мм)

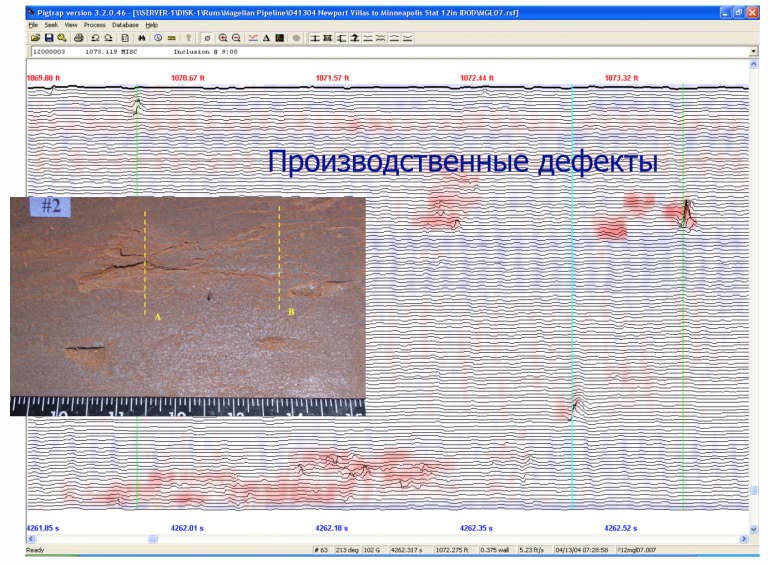

Магнитный дефектоскоп MFL служит для обнаружения, определения размеров и положения дефектов потери металла, таких как общая и точечная коррозия, выбоины, канавки, производственные дефекты, а также трещины.
Основные характеристики:
- Технология MFL высокого разрешения
- Точное измерение дистанции с шагом 3 мм
- Флэш-диск накопитель информации
- Внутренняя навигационная система INS
- Проходит мин. радиус отвода 1.5D
- Проходит сужения до 25%
- Рабочее давление до 140 Bar
- Диапазон диаметров 4”- 36”

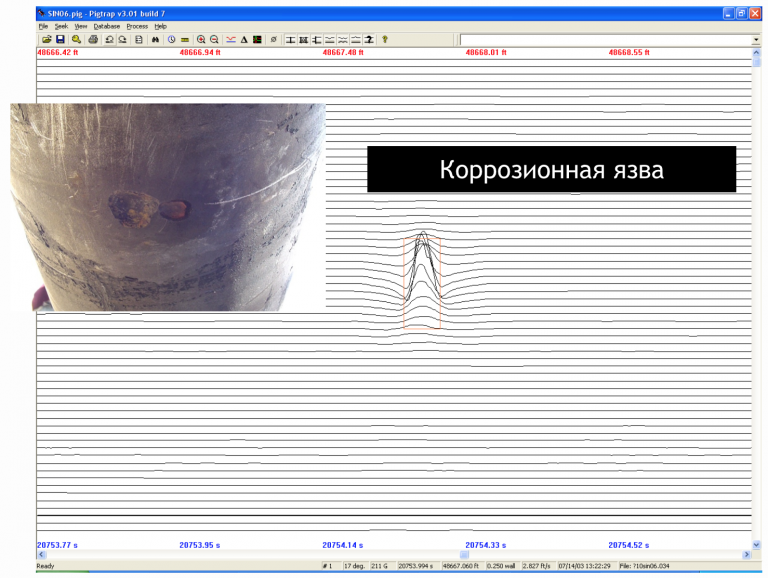

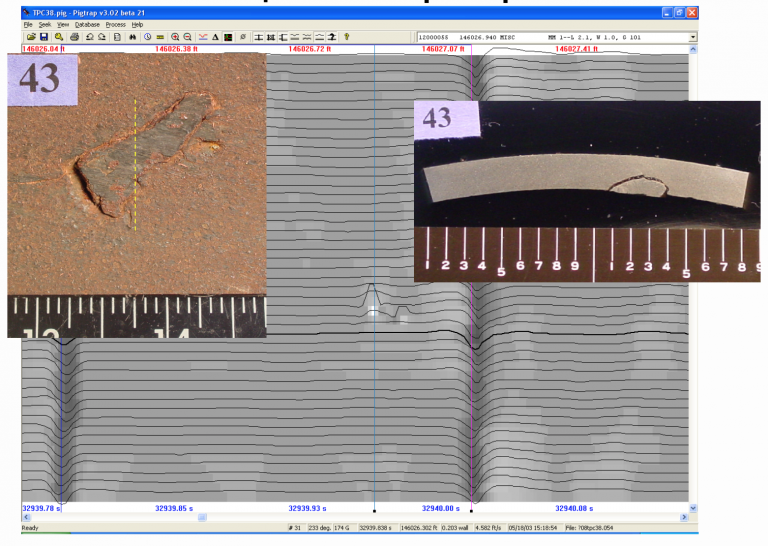

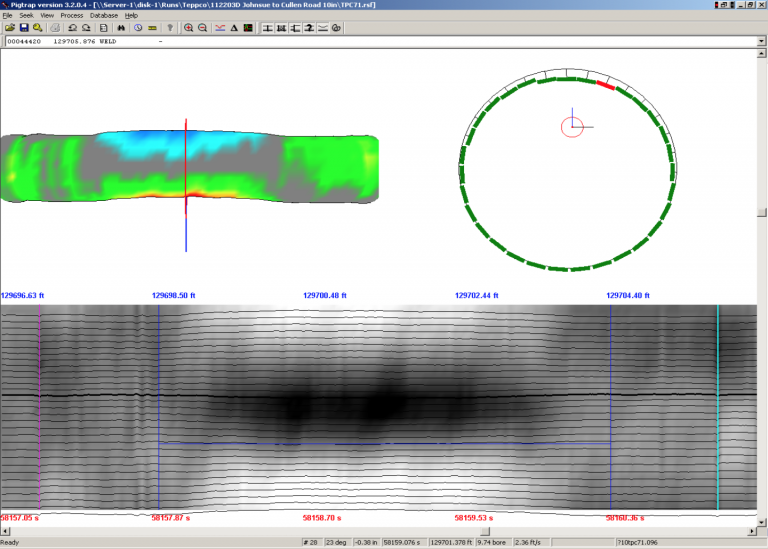

Метод регистрации рассеяния магнитного потока (MFL)

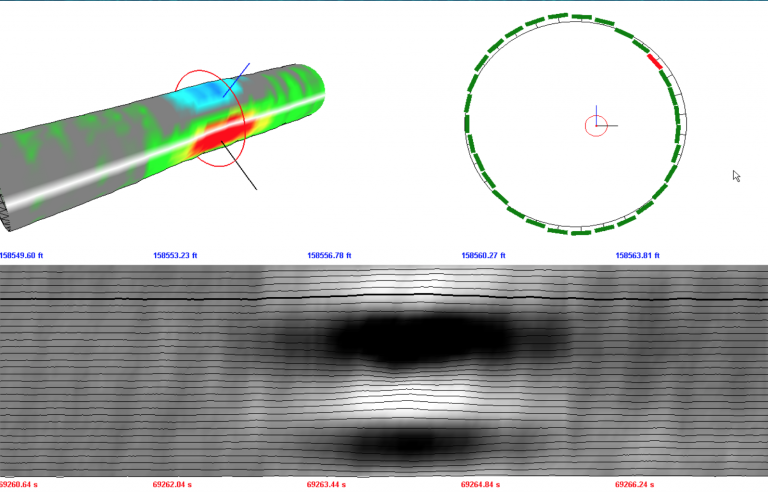

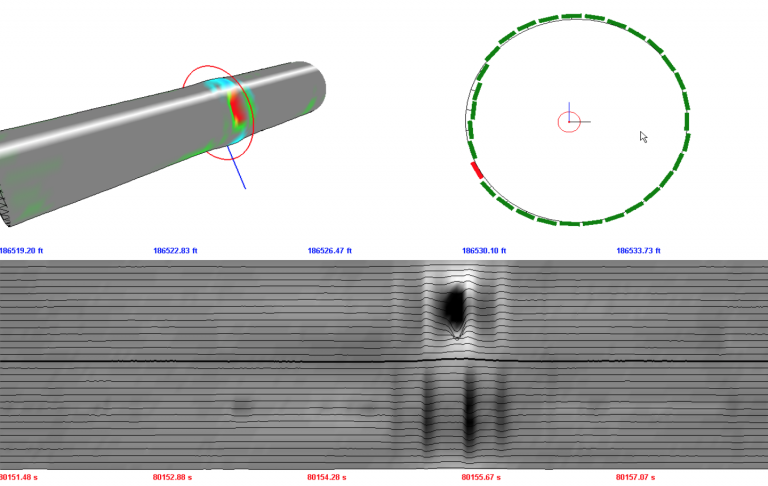

Определение местоположение дефектов на стенке трубы (внутренние/внешние)

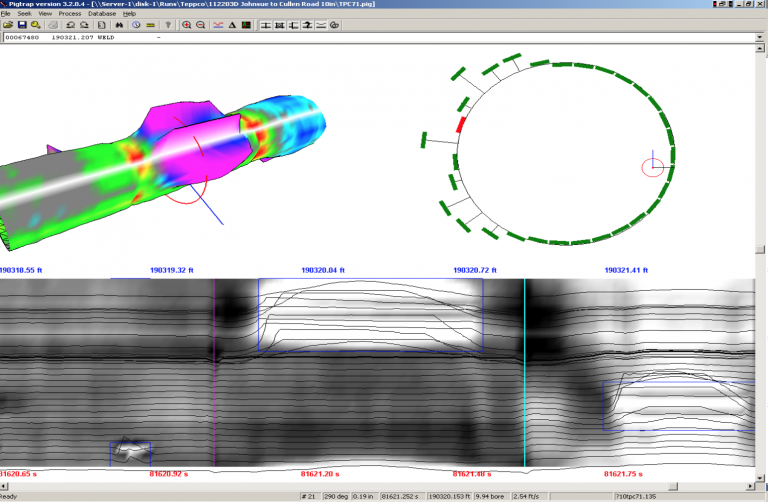

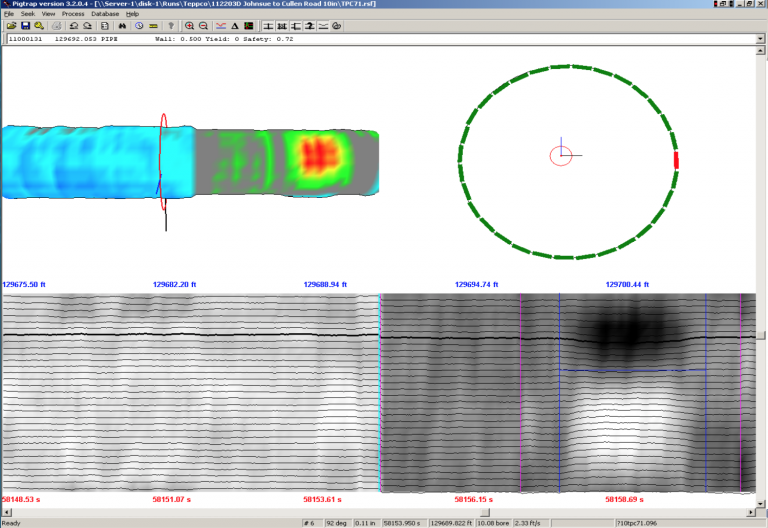

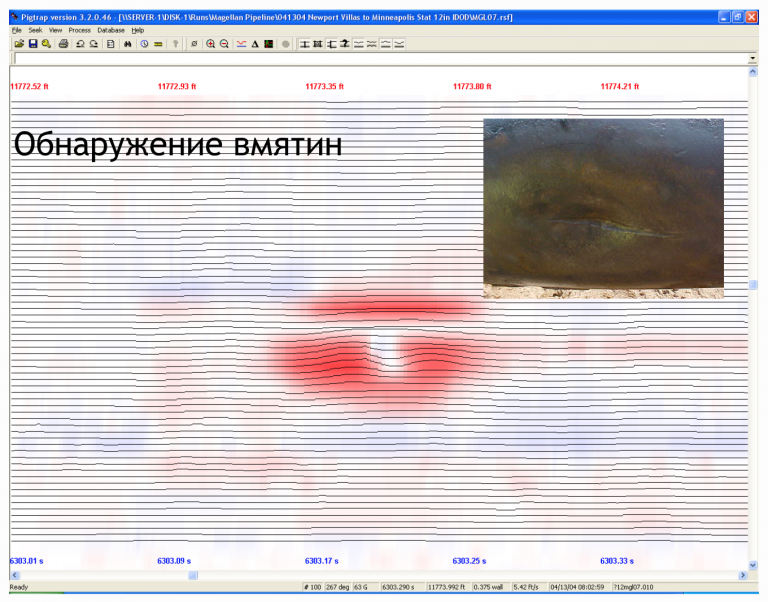

Датчики Холла обнаруживают потерю металла как на внешней, так и на внутренней поверхности стенки трубопровода. Датчики IDOD фиксируют дефекты непосредственно под датчиком, включая потерю металла, вмятины, трещины и т.д.
Внутренняя навигационная система (INS) может использоваться для построения профиля трубопровода и нанесения его на карту местности

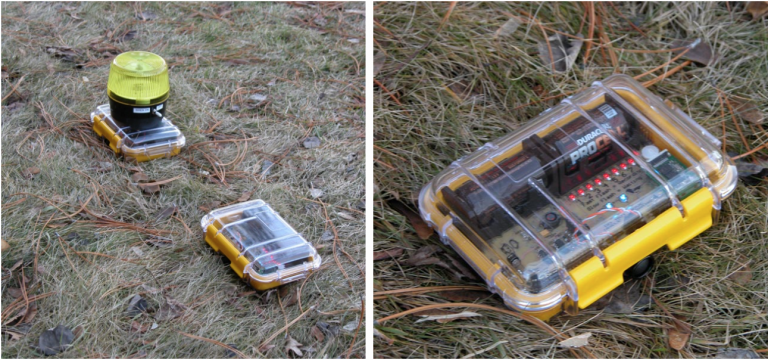

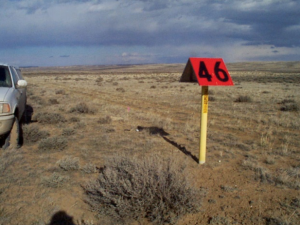

Сопутствующее оборудование: наземные маркеры (AGM)
Синхронизируются с бортовыми часами
Фиксируют момент прохода снаряда MFL
Принимают GPS координаты
Продолжительность работы — до 5 дней
Передача данных по технологии BlueTooth
